Spanntechnik
PRODUKTINFO
ATP liefert mechanische und hydromechanische Spannelemente mit Kraftverstärkung für die Werkzeug- und Werkstückspannung.
Patentierte Kraftverstärkersysteme – Keilspannsystem, Planetengetriebe oder Druckübersetzer – kombinieren höchste Spannkräfte mit niedrigen Anzugsmomenten und einfacher manueller Bedienung. Die robuste, selbsthemmende Mechanik garantiert maximale Betriebssicherheit und eine lange Lebensdauer.
Gegenüber einfachen mechanischen Spannmitteln wie Spanneisen oder Pratzen sowie gegenüber vollautomatischen Spannsystemen mit aufwendiger Energieversorgung und Steuerung stellen diese Spannelemente aufgrund geringer Installationskosten und minimalem Wartungsaufwand oft die wirtschaftlichste Lösung dar – ob zur Erstausrüstung oder als Nachrüstelement in Pressen, Stanzen, Werkzeug- und Sondermaschinen.
- Spannkräfte bis 750 kN bei niedrigen Anzugsmomenten
- hohe Betriebssicherheit durch Selbsthemmung, Spannkraftkontrolle
- einfache manuelle Bedienung oder Automatikbetrieb
- Hochtemperatur- und korrosionsbeständige Ausführungen

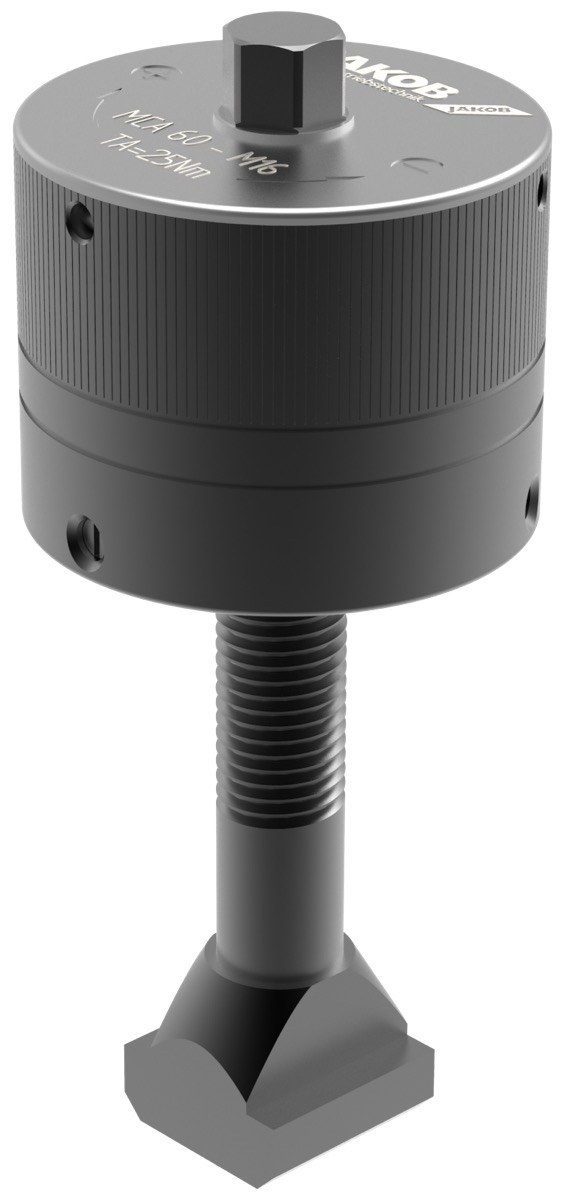

Das wesentliche Konstruktionsmerkmal der Kraftspannmuttern ist ein integriertes Übersetzungsgetriebe zur Vervielfachung des manuellen Anzugsmoments. Nach dem Zustellen bis zur Auflagefläche wird der Bediensechskant mit einem Drehmomentschlüssel betätigt – das Getriebe baut die Spannkraft sicher auf, Selbsthemmung ist in jeder Spannstellung gewährleistet.
Typische Einsatzgebiete sind die Werkzeugklemmung in Pressen und Stanzen, Schmiedepressen (Hochtemperaturausführung bis 400 °C) sowie vielfältige Spannaufgaben im gesamten Maschinenbau.
Baureihen:
- MCA / MCG – Sacklochgewinde, geschütztes Gewinde, zentrische Bedienung, kompakte Bauform, 4 Baugrößen bis 200 kN, Gewinde bis M64
- MCA-S / MCA-T – mit Stern- bzw. T-Griff und Schnellzustellung durch Umschaltautomatik
- MDA – Durchgangsgewinde, unbegrenzter Spannhub, 2 Baugrößen bis 180 kN
- MDR / MDR-F – für variable Spannrandhöhen, optional mit Tellerfederpaket zur Spannhubkompensation
- HMD – Distanzstück zur Spannkraftüberwachung und Bestätigung des Spannzustands
- Optionen: Hochtemperatur bis 400 °C, korrosionsbeständig, Lebensmittelfett, Rastmechanik, Lieferung mit Drehmomentschlüssel

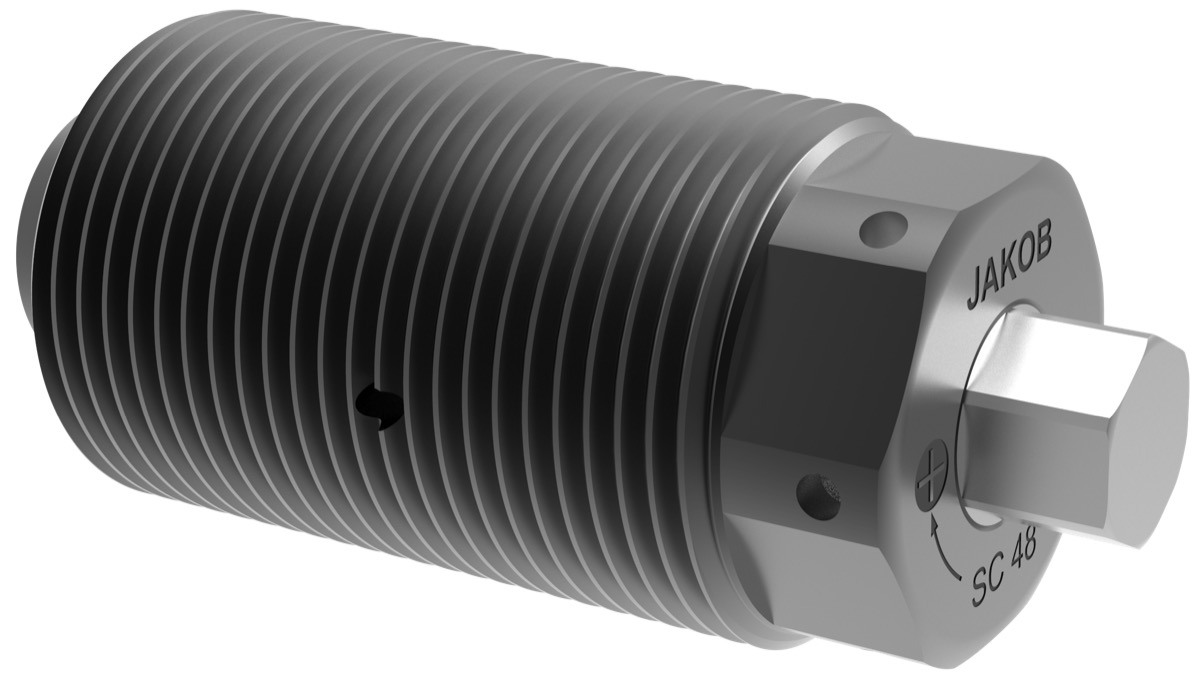

Kraftspannschrauben der Reihe SC sind mit einem Keilspannsystem als Kraftverstärker ausgerüstet. Das in jeder Spannstellung selbsthemmende System erreicht höchste Spannkräfte mit niedrigen Anzugsmomenten bei einfacher manueller Bedienung und einem Spannhub bis 3 mm. Bewährt in Pressen, Stanzen, Werkzeugmaschinen, im Vorrichtungsbau und in der Betriebsmittelkonstruktion.
Kraftspannspindeln sind für höchste Ansprüche und maximale Werkstückgewichte konzipiert – zum Einbau in Klauenkästen oder zur direkten Montage in Planscheiben von Vertikal-, Horizontal-, Plan-, Spitzen- und Walzendrehmaschinen sowie Schleif- und Sondermaschinen. Alle Bauteile sind aus gehärtetem Vergütungsstahl präzise gefertigt.
Baureihen:
- SC – Kraftspannschraube mit Keilspannsystem, 5 Baugrößen bis 250 kN
- MSP – mechanische Kraftspannspindel, Kraftverstärker für Spannrichtung außen
- MSPD – doppelt wirkende Ausführung für Spannrichtung innen und außen
- HSP – hydromechanische Kraftverstärkung, Nennspannkräfte bis 750 kN
- großer Kraftspannhub, hohe Steifigkeit und Ausrichtgenauigkeit
- einfache Bedienung und Montage, geringer Wartungsaufwand

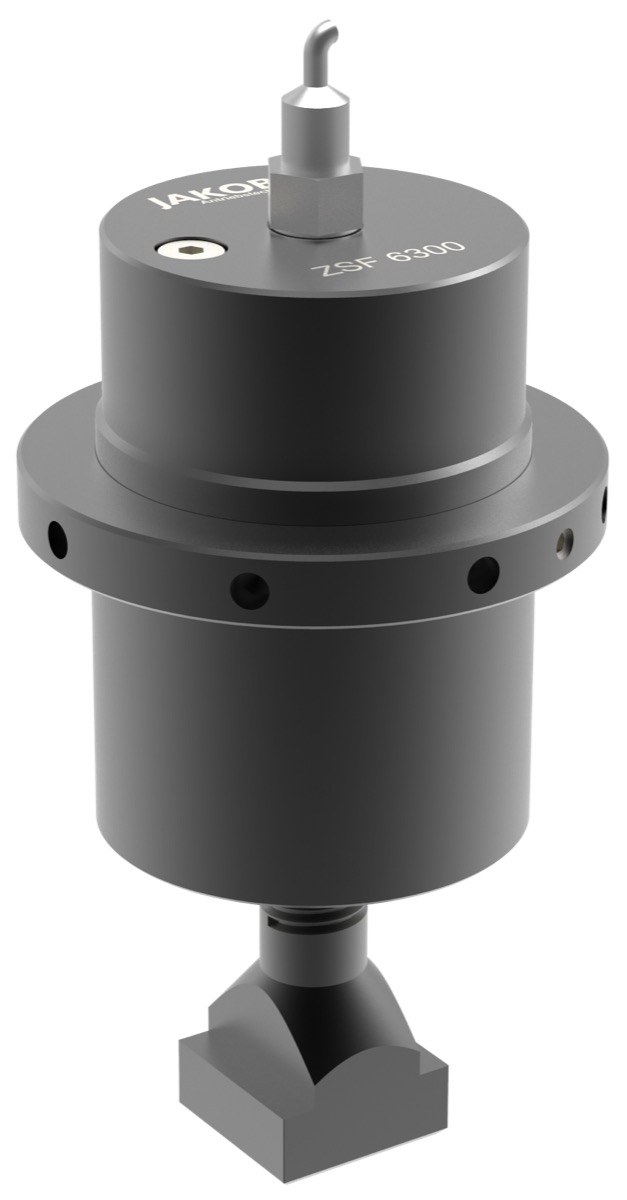

Hydromechanische Federspannzylinder arbeiten nach dem Prinzip „mechanisch spannen – hydraulisch lösen“: Die Spannkraft wird leckagesicher von einem vorgespannten Tellerfederpaket aufgebracht, der Hydraulikdruck wird nur für den Lösehub benötigt. Die Spannkraft bleibt damit unabhängig von Öldruck oder Leckageverlusten stets in voller Höhe erhalten – maximale Betriebssicherheit bei kurzen Betriebszeiten des Hydraulikaggregats.
Einsatzgebiete sind das zeitweise Klemmen oder Arretieren verschiebbarer Maschinenteile, der Vorrichtungsbau sowie die Werkstück- und Werkzeugklemmung – im Automatikbetrieb mit Hydraulikaggregat oder manuell mit Handhebel- bzw. Schraubenpumpe.
Baureihen:
- ZSF – Federspannzylinder (Zugkolben mit Gewindebohrung für Spanndorn oder Zuganker)
- ZDF-o / ZDF-u – Federdruckzylinder in Ausführung oben bzw. unten
- HSM-VA – hydromechanische Federspannmutter, Edelstahlausführung
- Nennspannkräfte bis 350 kN
- leckagesicher, robust, sehr günstige Anschaffungs- und Betriebskosten

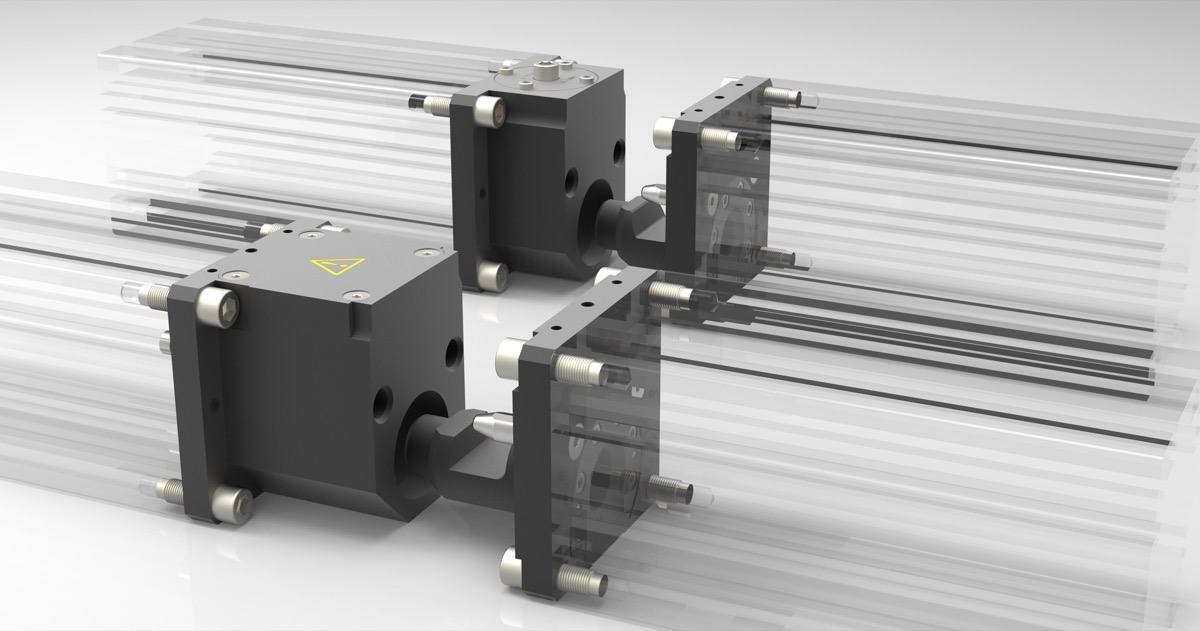

Profilschienenkupplungen verbinden und trennen Profilschienen aller gängigen Hersteller – direkt oder über Adapterplatten, und damit auch hervorragend zur Nachrüstung geeignet. Die Trennung zur Wechselschiene erfolgt wahlweise vertikal oder horizontal; die kraftverstärkende Keilspannmechanik schließt Fügespalte bis 5 mm und gewährleistet hohe Steifigkeit und Präzision der Verbindung.
Die Spannkraft wird manuell über Bediensechskant oder pneumatisch (6 / 10 bar) erzeugt. Eine elektrische Spannzustandsabfrage sowie eine garantierte Mindestspannkraft bei Druckabfall sorgen für hohe Betriebssicherheit. Typische Anwendungen: Sondermaschinenbau, Roboterautomation, Pressenautomation, Transferanlagen, Schnellwechselsysteme und Plug-&-Play-Lösungen.
Baureihen:
- PKH-P / PKH-M – horizontale Trennung, pneumatisch bzw. manuell
- PKV-P / PKV-M – vertikale Trennung, pneumatisch bzw. manuell
- PKP – kompakte Ausführung für alle üblichen Profilschienen
- Ausgleich von Wechselschienenversatz bis ± 5 mm
- hohe Reproduzierbarkeit der Werkzeugposition, Vorzentrierung über Zentrierstifte
- robuste Ausführung in Vergütungsstahl bzw. Aluminium
Das wesentliche Konstruktionsmerkmal der Kraftspannmuttern ist ein integriertes Übersetzungsgetriebe zur Vervielfachung des manuellen Anzugsmoments. Nach dem Zustellen bis zur Auflagefläche wird der Bediensechskant mit einem Drehmomentschlüssel betätigt – das Getriebe baut die Spannkraft sicher auf, Selbsthemmung ist in jeder Spannstellung gewährleistet.
Typische Einsatzgebiete sind die Werkzeugklemmung in Pressen und Stanzen, Schmiedepressen (Hochtemperaturausführung bis 400 °C) sowie vielfältige Spannaufgaben im gesamten Maschinenbau.
Baureihen:
- MCA / MCG – Sacklochgewinde, geschütztes Gewinde, zentrische Bedienung, kompakte Bauform, 4 Baugrößen bis 200 kN, Gewinde bis M64
- MCA-S / MCA-T – mit Stern- bzw. T-Griff und Schnellzustellung durch Umschaltautomatik
- MDA – Durchgangsgewinde, unbegrenzter Spannhub, 2 Baugrößen bis 180 kN
- MDR / MDR-F – für variable Spannrandhöhen, optional mit Tellerfederpaket zur Spannhubkompensation
- HMD – Distanzstück zur Spannkraftüberwachung und Bestätigung des Spannzustands
- Optionen: Hochtemperatur bis 400 °C, korrosionsbeständig, Lebensmittelfett, Rastmechanik, Lieferung mit Drehmomentschlüssel
Kraftspannschrauben der Reihe SC sind mit einem Keilspannsystem als Kraftverstärker ausgerüstet. Das in jeder Spannstellung selbsthemmende System erreicht höchste Spannkräfte mit niedrigen Anzugsmomenten bei einfacher manueller Bedienung und einem Spannhub bis 3 mm. Bewährt in Pressen, Stanzen, Werkzeugmaschinen, im Vorrichtungsbau und in der Betriebsmittelkonstruktion.
Kraftspannspindeln sind für höchste Ansprüche und maximale Werkstückgewichte konzipiert – zum Einbau in Klauenkästen oder zur direkten Montage in Planscheiben von Vertikal-, Horizontal-, Plan-, Spitzen- und Walzendrehmaschinen sowie Schleif- und Sondermaschinen. Alle Bauteile sind aus gehärtetem Vergütungsstahl präzise gefertigt.
Baureihen:
- SC – Kraftspannschraube mit Keilspannsystem, 5 Baugrößen bis 250 kN
- MSP – mechanische Kraftspannspindel, Kraftverstärker für Spannrichtung außen
- MSPD – doppelt wirkende Ausführung für Spannrichtung innen und außen
- HSP – hydromechanische Kraftverstärkung, Nennspannkräfte bis 750 kN
- großer Kraftspannhub, hohe Steifigkeit und Ausrichtgenauigkeit
- einfache Bedienung und Montage, geringer Wartungsaufwand
Hydromechanische Federspannzylinder arbeiten nach dem Prinzip „mechanisch spannen – hydraulisch lösen“: Die Spannkraft wird leckagesicher von einem vorgespannten Tellerfederpaket aufgebracht, der Hydraulikdruck wird nur für den Lösehub benötigt. Die Spannkraft bleibt damit unabhängig von Öldruck oder Leckageverlusten stets in voller Höhe erhalten – maximale Betriebssicherheit bei kurzen Betriebszeiten des Hydraulikaggregats.
Einsatzgebiete sind das zeitweise Klemmen oder Arretieren verschiebbarer Maschinenteile, der Vorrichtungsbau sowie die Werkstück- und Werkzeugklemmung – im Automatikbetrieb mit Hydraulikaggregat oder manuell mit Handhebel- bzw. Schraubenpumpe.
Baureihen:
- ZSF – Federspannzylinder (Zugkolben mit Gewindebohrung für Spanndorn oder Zuganker)
- ZDF-o / ZDF-u – Federdruckzylinder in Ausführung oben bzw. unten
- HSM-VA – hydromechanische Federspannmutter, Edelstahlausführung
- Nennspannkräfte bis 350 kN
- leckagesicher, robust, sehr günstige Anschaffungs- und Betriebskosten
Profilschienenkupplungen verbinden und trennen Profilschienen aller gängigen Hersteller – direkt oder über Adapterplatten, und damit auch hervorragend zur Nachrüstung geeignet. Die Trennung zur Wechselschiene erfolgt wahlweise vertikal oder horizontal; die kraftverstärkende Keilspannmechanik schließt Fügespalte bis 5 mm und gewährleistet hohe Steifigkeit und Präzision der Verbindung.
Die Spannkraft wird manuell über Bediensechskant oder pneumatisch (6 / 10 bar) erzeugt. Eine elektrische Spannzustandsabfrage sowie eine garantierte Mindestspannkraft bei Druckabfall sorgen für hohe Betriebssicherheit. Typische Anwendungen: Sondermaschinenbau, Roboterautomation, Pressenautomation, Transferanlagen, Schnellwechselsysteme und Plug-&-Play-Lösungen.
Baureihen:
- PKH-P / PKH-M – horizontale Trennung, pneumatisch bzw. manuell
- PKV-P / PKV-M – vertikale Trennung, pneumatisch bzw. manuell
- PKP – kompakte Ausführung für alle üblichen Profilschienen
- Ausgleich von Wechselschienenversatz bis ± 5 mm
- hohe Reproduzierbarkeit der Werkzeugposition, Vorzentrierung über Zentrierstifte
- robuste Ausführung in Vergütungsstahl bzw. Aluminium
