Kupplungen
PRODUKTINFO
ATP liefert spielfreie Servokupplungen für die präzise Drehmomentübertragung in Werkzeugmaschinen, Automatisierungsanlagen und im allgemeinen Maschinenbau.
Das Programm umfasst torsionssteife Metallbalgkupplungen, schwingungsdämpfende Elastomerkupplungen, Miniaturkupplungen für Messtechnik und Kleinantriebe sowie Distanzkupplungen zur Überbrückung von Achsabständen bis 6 m.
Alle Baureihen übertragen das Drehmoment absolut spielfrei und winkelgetreu, gleichen Axial-, Lateral- und Winkelversatz aus und verfügen über kraftschlüssige, montagefreundliche Welle-Nabe-Verbindungen (Klemmnabe, Konusnabe, Halbschalennabe) ohne Passfeder.
Dank des Systembaukastens aus Balg- bzw. Elastomervarianten und Nabenbauarten finden wir für nahezu jede Anwendung die passende Kupplung – kurzfristig lieferbar und auf Wunsch kundenspezifisch angepasst.

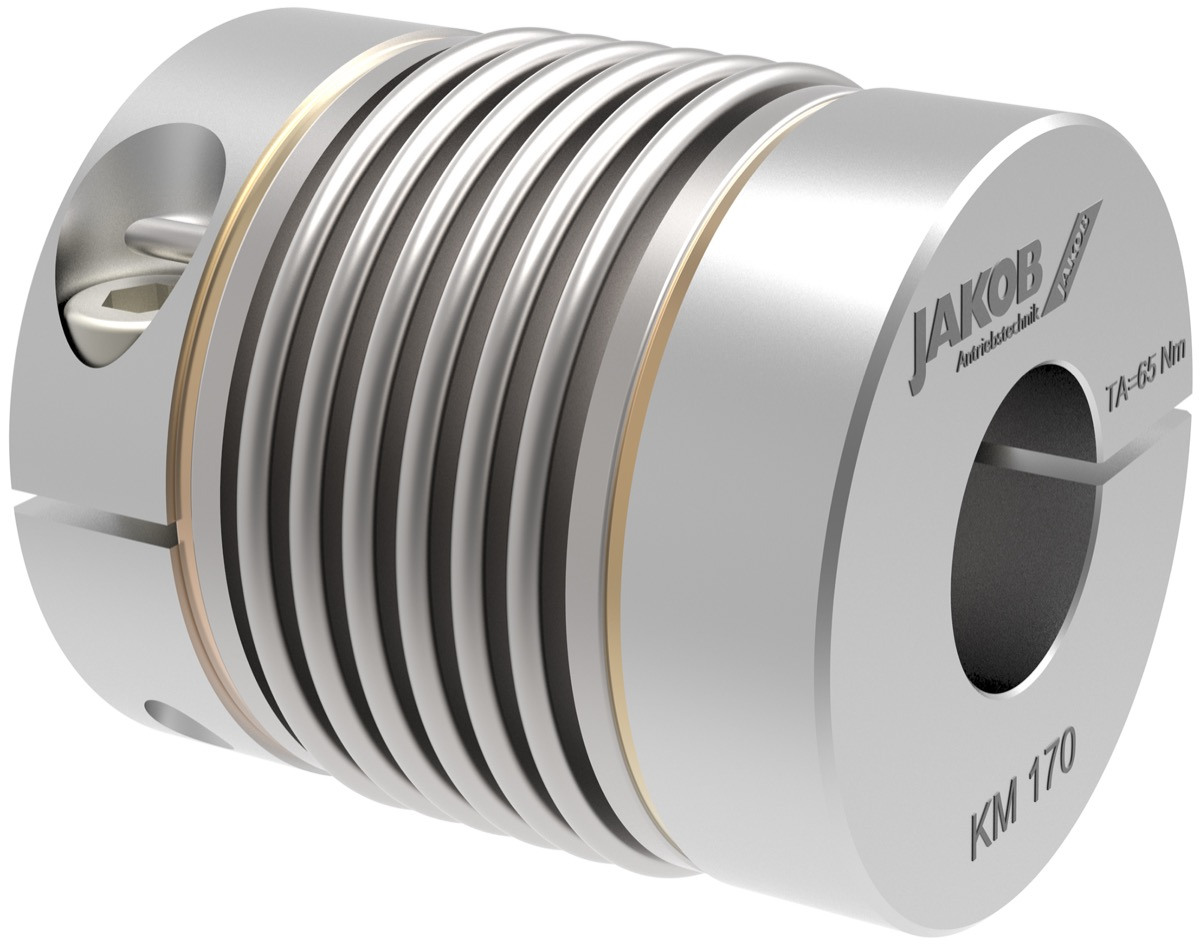

Metallbalgkupplungen sind die ideale Lösung für hochdynamische Servoantriebe: Ein mehrlagiger Edelstahlbalg überträgt das Drehmoment absolut spielfrei bei maximaler Torsionssteifigkeit und minimalem Massenträgheitsmoment. Gleichzeitig gleicht der Balg Axial-, Lateral- und Winkelversatz mit geringen Rückstellkräften aus. Die Kupplungen sind verschleiß- und wartungsfrei und je nach Ausführung bis 350 °C einsetzbar.
Die Naben werden wahlweise als laterale Klemmnabe (EASY-Clamp-System), als Konus-Klemmnabe, als Halbschalennabe für radiale Montage oder als steckbare Variante für Blindmontage ausgeführt.
Baureihen:
- KM / KP / KR – Standardbaureihen mit 6-welligem, 4-welligem bzw. geradem Balg und EASY-Klemmnabe, bis 200 °C
- KPH / KMH / KRH – Halbschalen-Klemmnaben für radiale Montage, variable Baulängen
- KPP – steckbare, zweiteilige Ausführung für Blindmontage
- KG / KG-VA / KGH – Ganzstahlausführung, sehr kurze Baulänge, bis 350 °C, optional Edelstahl
- KSD / KSS – beidseitig mit Konus-Klemmnaben, bis 300 °C
- KXL – dreiteilige Bauweise für große Drehmomente bis 70.000 Nm
- KPS / KHS / KGE / KE – Spreizkonusnabe, High-Speed-Version bis 30.000 min-1, Flanschanschluss nach DIN EN ISO 9409-1, Flanschnaben
- Drehmomentbereich: 0,4 Nm – 70.000 Nm
- Betriebstemperatur: bis 350 °C
- Betriebsdrehzahlen: bis 30.000 min-1

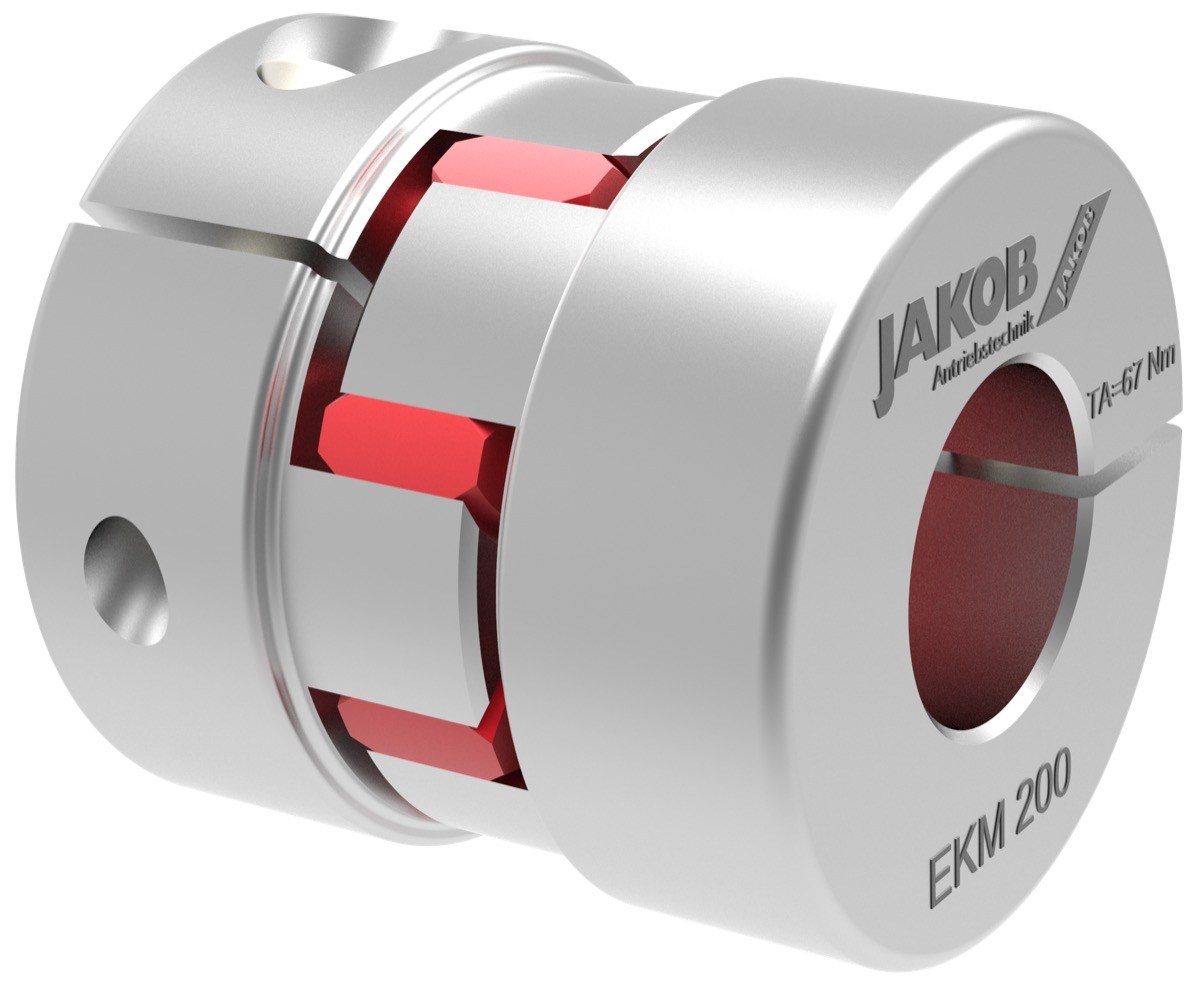

Elastomerkupplungen sind steckbare, spielfreie und flexible Wellenkupplungen für kleine bis mittlere Drehmomente. Als Verbindungs- und Ausgleichselement dient ein Polyurethan-Stern mit evolventenförmigen Zähnen, der mit leichter Vorspannung formschlüssig in zwei präzise gefertigte Klauennaben eingesetzt wird.
Der elastische Kupplungsstern gleicht Wellenversatz aus, dämpft Schwingungen und isoliert elektrisch. Verschiedene Shorehärten erlauben die Abstimmung auf die Anwendung. Die Steckmontage erleichtert den Ein- und Ausbau, insbesondere bei Blindmontage.
Baureihen:
- EKM – steckbar, mit lateraler Klemmnabe, verschiedene Shorehärten
- EKH – mit beidseitiger Halbschalennabe für radiale Montage
- ESM-A – mit beidseitiger Konus-Spannringnabe, rotationssymmetrisch für hohe Drehzahlen
- EKS – mit Spreizkonusnabe / radialer Klemmnabe
- spielfrei, steckbar, schwingungsdämpfend
- elektrisch isolierend, niedriges Massenträgheitsmoment
- Betriebstemperatur: bis 120 °C

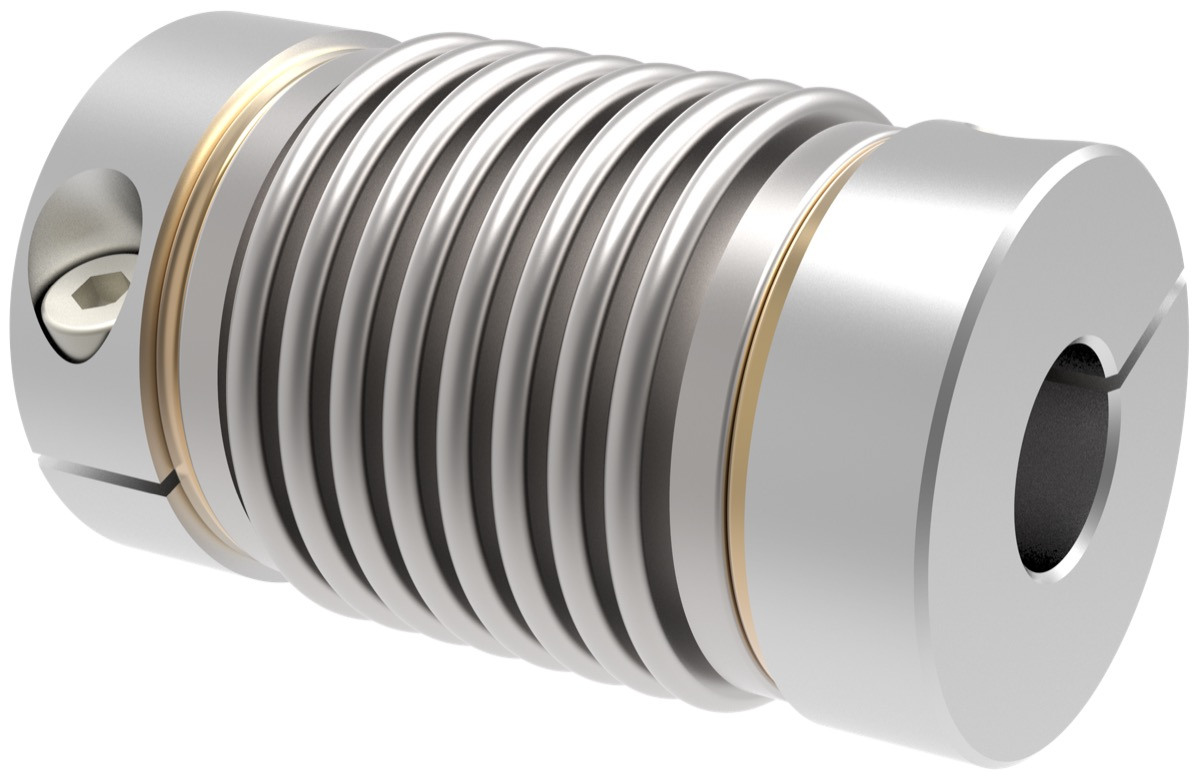

Miniaturkupplungen sind für Kleinantriebe, Messtechnik, Drehgeber, Schrittmotoren und Laborgeräte konzipiert. Sie übertragen kleinste Drehmomente ab 0,4 Nm spielfrei und präzise und sind bei Wellendurchmessern ab wenigen Millimetern einsetzbar.
Je nach Anforderung stehen Miniatur-Metallbalgkupplungen (verschleißfrei, hohe Torsionssteife, bis 350 °C), Miniatur-Elastomerkupplungen (steckbar, schwingungsdämpfend) und Kreuzschieberkupplungen für große Lateralversätze zur Verfügung. Die Welle-Nabe-Verbindung erfolgt wahlweise über laterale Klemmnaben oder kostengünstig über Gewindestifte.
Baureihen:
- MKM / MKP – Miniatur-Metallbalgkupplung mit lateraler Klemmnabe, Standard bzw. kurze Baulänge
- MKA – Low-Cost-Version mit Gewindestiften
- MKG / MKG-VA – sehr kurze, variable Baulängen, optional in Edelstahl, bis 350 °C
- MJT / MJT-C – Miniatur-Elastomerkupplung, steckbar und schwingungsdämpfend
- MOH / MOH-C – Miniatur-Kreuzschieberkupplung für große Lateralversätze
- Drehmomentbereich: 0,4 Nm – 12 Nm
- Betriebsdrehzahlen: bis 27.000 min-1
Distanzkupplungen überbrücken Achsabstände von 0,2 m bis 6 m Baulänge und ersetzen konventionelle Zwischenwellen-Konstruktionen mit aufwendiger Zwischenlagerung. Gemeinsames Konstruktionsmerkmal ist ein längenvariables Zwischenrohr, das exakt auf den Anwendungsfall abgestimmt wird.
Als spielfreie Verbindungs-, Gelenk- oder Synchronwelle gleichen sie auch große Fluchtungsfehler aus – insbesondere Parallelversatz. Die Halbschalen-Klemmnaben ermöglichen eine sehr montagefreundliche radiale Montage, alle Baureihen sind rostfrei und wartungsfrei.
Baureihen:
- WD / WDS – Metallbalg, Baulängen 0,2 – 6 m, integrierte kardanische Abstützung, bis 200 °C
- WDZ – Metallbalg, kurze Baulängen 105 – 450 mm
- WD-VA – komplett in Edelstahlausführung, bis 350 °C
- EKHZ – Elastomerstern, steckbar, kostengünstig bis mittlere Drehzahlen, Baulängen bis 3 m
- SF (Simple-Flex) – Baulängen bis 6 m ohne zusätzliche Zwischenlagerung
- Drehmomentbereich: bis 1.600 Nm
- Achsabstand: bis 6 m
Metallbalgkupplungen sind die ideale Lösung für hochdynamische Servoantriebe: Ein mehrlagiger Edelstahlbalg überträgt das Drehmoment absolut spielfrei bei maximaler Torsionssteifigkeit und minimalem Massenträgheitsmoment. Gleichzeitig gleicht der Balg Axial-, Lateral- und Winkelversatz mit geringen Rückstellkräften aus. Die Kupplungen sind verschleiß- und wartungsfrei und je nach Ausführung bis 350 °C einsetzbar.
Die Naben werden wahlweise als laterale Klemmnabe (EASY-Clamp-System), als Konus-Klemmnabe, als Halbschalennabe für radiale Montage oder als steckbare Variante für Blindmontage ausgeführt.
Baureihen:
- KM / KP / KR – Standardbaureihen mit 6-welligem, 4-welligem bzw. geradem Balg und EASY-Klemmnabe, bis 200 °C
- KPH / KMH / KRH – Halbschalen-Klemmnaben für radiale Montage, variable Baulängen
- KPP – steckbare, zweiteilige Ausführung für Blindmontage
- KG / KG-VA / KGH – Ganzstahlausführung, sehr kurze Baulänge, bis 350 °C, optional Edelstahl
- KSD / KSS – beidseitig mit Konus-Klemmnaben, bis 300 °C
- KXL – dreiteilige Bauweise für große Drehmomente bis 70.000 Nm
- KPS / KHS / KGE / KE – Spreizkonusnabe, High-Speed-Version bis 30.000 min-1, Flanschanschluss nach DIN EN ISO 9409-1, Flanschnaben
- Drehmomentbereich: 0,4 Nm – 70.000 Nm
- Betriebstemperatur: bis 350 °C
- Betriebsdrehzahlen: bis 30.000 min-1
Elastomerkupplungen sind steckbare, spielfreie und flexible Wellenkupplungen für kleine bis mittlere Drehmomente. Als Verbindungs- und Ausgleichselement dient ein Polyurethan-Stern mit evolventenförmigen Zähnen, der mit leichter Vorspannung formschlüssig in zwei präzise gefertigte Klauennaben eingesetzt wird.
Der elastische Kupplungsstern gleicht Wellenversatz aus, dämpft Schwingungen und isoliert elektrisch. Verschiedene Shorehärten erlauben die Abstimmung auf die Anwendung. Die Steckmontage erleichtert den Ein- und Ausbau, insbesondere bei Blindmontage.
Baureihen:
- EKM – steckbar, mit lateraler Klemmnabe, verschiedene Shorehärten
- EKH – mit beidseitiger Halbschalennabe für radiale Montage
- ESM-A – mit beidseitiger Konus-Spannringnabe, rotationssymmetrisch für hohe Drehzahlen
- EKS – mit Spreizkonusnabe / radialer Klemmnabe
- spielfrei, steckbar, schwingungsdämpfend
- elektrisch isolierend, niedriges Massenträgheitsmoment
- Betriebstemperatur: bis 120 °C
Miniaturkupplungen sind für Kleinantriebe, Messtechnik, Drehgeber, Schrittmotoren und Laborgeräte konzipiert. Sie übertragen kleinste Drehmomente ab 0,4 Nm spielfrei und präzise und sind bei Wellendurchmessern ab wenigen Millimetern einsetzbar.
Je nach Anforderung stehen Miniatur-Metallbalgkupplungen (verschleißfrei, hohe Torsionssteife, bis 350 °C), Miniatur-Elastomerkupplungen (steckbar, schwingungsdämpfend) und Kreuzschieberkupplungen für große Lateralversätze zur Verfügung. Die Welle-Nabe-Verbindung erfolgt wahlweise über laterale Klemmnaben oder kostengünstig über Gewindestifte.
Baureihen:
- MKM / MKP – Miniatur-Metallbalgkupplung mit lateraler Klemmnabe, Standard bzw. kurze Baulänge
- MKA – Low-Cost-Version mit Gewindestiften
- MKG / MKG-VA – sehr kurze, variable Baulängen, optional in Edelstahl, bis 350 °C
- MJT / MJT-C – Miniatur-Elastomerkupplung, steckbar und schwingungsdämpfend
- MOH / MOH-C – Miniatur-Kreuzschieberkupplung für große Lateralversätze
- Drehmomentbereich: 0,4 Nm – 12 Nm
- Betriebsdrehzahlen: bis 27.000 min-1
Distanzkupplungen überbrücken Achsabstände von 0,2 m bis 6 m Baulänge und ersetzen konventionelle Zwischenwellen-Konstruktionen mit aufwendiger Zwischenlagerung. Gemeinsames Konstruktionsmerkmal ist ein längenvariables Zwischenrohr, das exakt auf den Anwendungsfall abgestimmt wird.
Als spielfreie Verbindungs-, Gelenk- oder Synchronwelle gleichen sie auch große Fluchtungsfehler aus – insbesondere Parallelversatz. Die Halbschalen-Klemmnaben ermöglichen eine sehr montagefreundliche radiale Montage, alle Baureihen sind rostfrei und wartungsfrei.
Baureihen:
- WD / WDS – Metallbalg, Baulängen 0,2 – 6 m, integrierte kardanische Abstützung, bis 200 °C
- WDZ – Metallbalg, kurze Baulängen 105 – 450 mm
- WD-VA – komplett in Edelstahlausführung, bis 350 °C
- EKHZ – Elastomerstern, steckbar, kostengünstig bis mittlere Drehzahlen, Baulängen bis 3 m
- SF (Simple-Flex) – Baulängen bis 6 m ohne zusätzliche Zwischenlagerung
- Drehmomentbereich: bis 1.600 Nm
- Achsabstand: bis 6 m
